1. Phạm vi áp dụng:
Lưu lượng kế bánh răng hình bầu dục là lưu lượng kế thể tích nhẹ có màn hình con trỏ, thiết bị đếm tích lũy bánh xe và thiết bị về 0. Nó được sử dụng rộng rãi trong việc kiểm soát dòng chất lỏng trong các lĩnh vực công nghiệp khác nhau. Nó phù hợp để đo các loại chất lỏng khác nhau như dầu thô, dầu diesel và xăng. Nó có các đặc tính của phạm vi đo lớn, độ chính xác cao, sử dụng và bảo trì thuận tiện và có thể được sử dụng để đo lưu lượng chất lỏng trong dầu khí, công nghiệp hóa chất, dược phẩm, thực phẩm, luyện kim, điện, giao thông vận tải và các lĩnh vực khác bằng cách chọn các vật liệu sản xuất khác nhau.
2. Nguyên tắc làm việc:
Loại đồng hồ đo lưu lượng này là một đơn vị tính toán chuyển vị đơn bao gồm một cặp bánh răng hình elip trong hộp đo và một cặp bánh răng hình elip được lắp trong hộp đo. Nó tạo thành một khoang hình mặt trăng sơ cấp kín, có nắp trên và nắp dưới (do bánh răng quay nên không bịt kín tuyệt đối). Khi chất lỏng cần đo chảy vào dòng chảy qua đường ống, sự chênh lệch áp suất tạo ra ở điểm đầu vào và đầu ra sẽ khiến một cặp bánh răng quay liên tục và chất lỏng được đo qua khoang ban đầu chảy đến đầu ra, tạo thành sản phẩm của vòng quay của bánh răng bầu dục và bốn lần mỗi lần dịch chuyển. Đó là tổng lượng lưu lượng chất lỏng đo được. Đồng hồ đo lưu lượng chủ yếu bao gồm vỏ, bộ đếm, bánh răng hình elip và khớp nối (khớp nối dưới từ và khớp nối trục). Như được hiển thị bên dưới:
|
|
| Sơ đồ nguyên lý làm việc của lưu lượng kế bánh răng hình bầu dục |
3. Hệ số dạng đồng hồ đo lưu lượng bánh răng elip:
Loại gang, loại gang có độ nhớt cao, loại gang chịu nhiệt độ cao, hệ số dạng đồng hồ đo lưu lượng bánh răng hình bầu dục biến dạng bằng gang.
 |
 |
|
Đường đi danh nghĩa |
L |
H |
A |
B |
D |
D1 |
N(N) |
F |
|
10 |
150 |
100 |
165 |
210 |
90 |
60 |
4 |
14 |
|
15 |
170 |
118 |
172 |
226 |
95 |
65 |
4 |
14 |
|
20 |
200 |
150 |
225 |
238 |
105 |
75 |
4 |
14 |
|
25 |
260 |
180 |
232 |
246 |
115 |
85 |
4 |
14 |
|
40 |
245 |
180 |
249 |
271 |
145 |
110 |
4 |
18 |
|
50 |
340 |
250 |
230 |
372 |
160 |
125 |
4 |
18 |
|
65 |
420 |
325 |
270 |
386 |
180 |
145 |
4 |
18 |
|
80 |
420 |
325 |
315 |
433 |
195 |
160 |
8 |
18 |
|
100 |
515 |
418 |
370 |
458 |
215 |
180 |
8 |
18 |
|
150 |
540 |
515 |
347 |
557 |
280 |
240 |
8 |
23 |
|
200 |
650 |
650 |
476 |
720 |
335 |
295 |
12 |
23 |
4. Xưởng sản xuất trưng bày sản phẩm:
|
|
|
|
|
|
5. Hình ảnh trang web sử dụng lưu lượng kế bánh răng hình bầu dục:
|
|
|

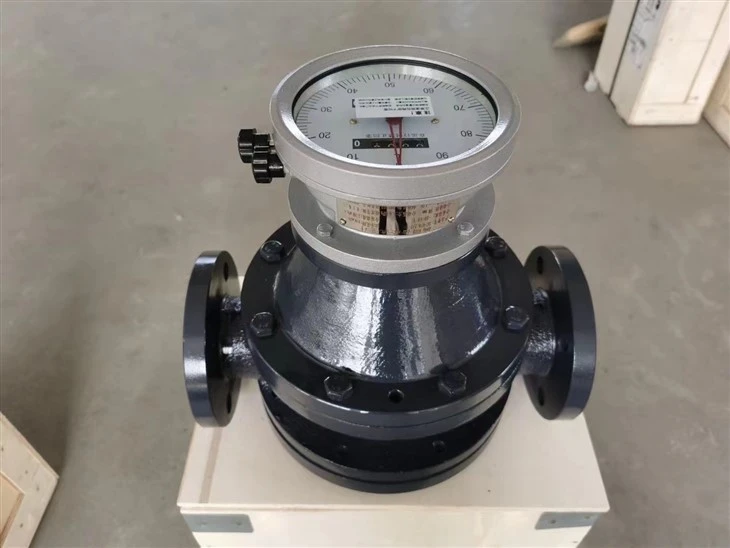

6. Lưu lượng kế bánh răng hình bầu dục đã hoàn thiện được sản xuất trong xưởng đã sẵn sàng để đóng gói và xuất khẩu.
7.Câu hỏi thường gặp:
1. Hỏi: Ưu điểm lớn nhất của lưu lượng kế bánh răng hình bầu dục là gì?
Trả lời: Nó có độ chính xác đo cao và có thể đo chất lỏng có độ nhớt cao, chẳng hạn như dầu, dầu thô, v.v.
2. Hỏi: Làm thế nào để chọn đường kính dòng chảy?
Đ: Vâng. Dựa trên ID đường ống và phạm vi dòng chảy của bạn. Chúng tôi có chuyên môn để hướng dẫn bạn lựa chọn đồng hồ đo lưu lượng phù hợp.
3.Q: Tôi có thể mua mẫu không?
A: Vâng, MOQ của chúng tôi là 1 CÁI.
4.Q: Phương thức thanh toán và điều khoản thanh toán là gì?
Trả lời: Chúng tôi hỗ trợ: thanh toán TT, thanh toán trực tuyến bằng thẻ tín dụng, thanh toán RMB, thanh toán LC. Điều khoản thanh toán: Dựa trên số lượng mua hàng và số tiền mua hàng của bạn, vui lòng liên hệ với đại diện bán hàng của chúng tôi.
