Máy đo lưu lượng khí Vortex

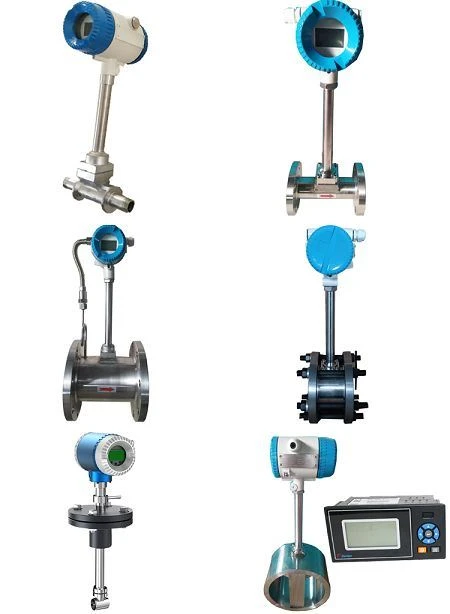

Các loại đồng hồ đo lưu lượng xoáy

Phạm vi dòng chảy

Đồng hồ đo lưu lượng phạm vi lưu lượng
(1) Dải lưu lượng tương ứng với lưu lượng kế của từng thông số kỹ thuật khi đo chất lỏng và khí bình thường ：

Lưu ý: Tốc độ dòng khí trong bảng là tốc độ dòng thể tích trong điều kiện làm việc. (2) Tốc độ dòng của chất lỏng và khí thông thường ở trên là tốc độ dòng thể tích, và khối lượng riêng của chất lỏng hoặc chất khí được biết nếu đo tốc độ dòng khối. Tính theo công thức Qm=Qv * P:
Qm: Tốc độ dòng chảy của chất lỏng cần đo （Kg / h）
Qv: Tốc độ dòng chảy thể tích của chất lỏng cần đo （m3 / h）
P: Khối lượng riêng của chất lỏng cần đo （kg / m3）

（3） Hơi nước thường được đo theo lưu lượng khối lượng của nó. Điều kiện tiên quyết là phải biết áp suất và nhiệt độ của hơi thì mới biết được khối lượng riêng của hơi. Do đó, tốc độ dòng khối lượng của hơi nước được ước tính bằng dòng khối lượng sử dụng công thức trên.

Lựa chọn sản phẩm:
1. Trước khi chọn loại, trước tiên hãy xác định loại và giá trị lưu lượng của phương tiện đo (có thể là giá trị ước tính), sau đó chọn lưu lượng kế dạng xoáy theo dải lưu lượng tương ứng với lưu lượng kế dạng xoáy trong phép đo các phương tiện khác nhau. sự chỉ rõ.
2. Tốc độ dòng của môi chất đo được trong đường ống phải nằm trong dải lưu lượng của lưu lượng kế. Nếu không, nó không thể được sử dụng. Tốt nhất là ở 1/2 ~ 2/3 phạm vi lưu lượng kế。
3. Nếu đường kính ống thực tế lớn hơn hoặc nhỏ hơn đường kính lưu lượng kế đã chọn thì nên sử dụng đường kính ống co lại hoặc đường kính ống giãn nở để đảm bảo sử dụng đúng lưu lượng kế.
4. Tùy theo việc sử dụng lưu lượng kế dạng xoáy, hãy chọn chế độ đầu ra tín hiệu xoáy:
(1) Khi môi trường được đo là chất lỏng có thể nén và nhiệt độ và áp suất của môi trường thay đổi lớn, nên sử dụng cảm biến xoáy với bộ truyền tín hiệu xung từ xa và bộ tổng lưu lượng có bù nhiệt độ và áp suất. Bộ truyền áp suất, bộ truyền nhiệt độ hoặc Pt100, cần được mua riêng.
(2) Lưu lượng kế được lắp đặt trong phòng được trang bị tốt mà không cần truyền tín hiệu từ xa. Nó chỉ cần đọc giá trị lưu lượng tại chỗ, và vị trí lắp đặt lưu lượng kế thuận tiện cho việc vận hành và đọc dữ liệu. Người dùng nên chọn đọc trực tiếp chạy bằng pin tại chỗ. Xoáy
lưu lượng kế. Tuy nhiên, nếu lưu lượng kế được lắp đặt ngoài trời và tiếp xúc với khí quyển, thì lưu lượng kế dòng xoáy đọc trực tiếp chạy bằng pin thường không được chọn.
(3) Khi môi trường lắp đặt lưu lượng kế kém hoặc vị trí lắp đặt không thuận tiện cho việc đọc giá trị lưu lượng hoặc quản lý tập trung tại chỗ, nên sử dụng cảm biến xuất tín hiệu xung và cấu hình bộ tổng lưu lượng, hoặc với dòng tiêu chuẩn 4 ~ 20mA. Máy phát xoáy đầu ra。
(4) Khi cần quan sát dòng chảy tại chỗ và truyền tín hiệu đồng thời, nên sử dụng bộ phát xoáy có đầu ra trực tiếp và đầu ra 4 ~ 20mA cùng lúc.
(5) Khi không có nhu cầu đọc tại chỗ, chỉ truyền tín hiệu chuẩn đi xa, nên sử dụng bộ phát xoáy có ngõ ra dòng chuẩn 4 ~ 20mA.
5, theo nhiệt độ của môi trường đo, chọn lưu lượng kế xoáy nhiệt độ cao hoặc nhiệt độ thấp. Loại nhiệt độ cao 250 ° C - 350 ° C thường được trang bị tản nhiệt.
6. Lưu lượng kế kiểu xoáy chống cháy nổ được sử dụng cho những nơi chống cháy nổ.
