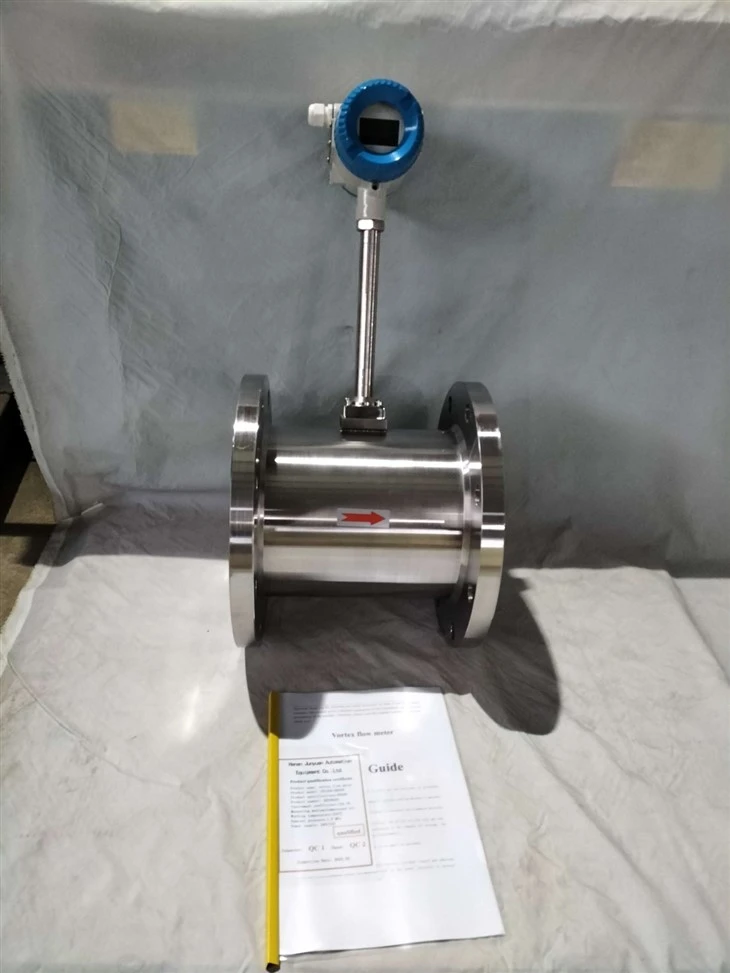

Máy đo xoáy

1. Nguyên tắc làm việc:

Máy đo độ xoáy là thiết bị dùng để đo lưu lượng chất lỏng. Nó hoạt động dựa trên hiệu ứng von Karman, đó là khi chất lỏng chảy qua chướng ngại vật, một dòng xoáy được tạo ra ở phía hạ lưu. Những xoáy này luân phiên từ bên này sang bên kia theo một mô hình đều đặn.

Dụng cụ này có thân cùn cản trở dòng chảy của chất lỏng, tạo ra các xoáy. Những xoáy này gây ra sự dao động áp suất được phát hiện bởi các cảm biến đặt ở hai bên cơ thể. Tần số của những dao động áp suất này tỷ lệ thuận với dòng chất lỏng.

Ưu điểm là nó đo lưu lượng chính xác bất kể độ nhớt hay mật độ của chất lỏng được đo. Nó cũng là một thiết bị bền, không có bộ phận chuyển động, giúp giảm chi phí bảo trì và sử dụng lâu dài.

Nhìn chung, lưu lượng kế xoáy là một công cụ đáng tin cậy và chính xác có thể được sử dụng để đo lưu lượng chất lỏng trong nhiều ứng dụng công nghiệp. Thiết kế của nó đơn giản và bền bỉ, đồng thời có nhiều ứng dụng trong việc đo lưu lượng của hầu hết các chất lỏng.

2. Phân loại lưu lượng kế xoáy:

⑴. Phân loại phương thức kết nối: kết nối mặt bích (tiêu chuẩn mặt bích: DIN, ANSI, JIS), kẹp mặt bích, kết nối ren,

⑵. Phân loại loại hiển thị:

※Loại xung (không có màn hình hiển thị, nhưng có thể được kết nối với bộ tổng lưu lượng hoặc thiết bị điều khiển),

※Loại tích hợp với màn hình hiển thị,

※Loại phân chia (loại xung + bộ tổng lưu lượng, nếu nhiệt độ môi trường lớn hơn 250 độ thì phải sử dụng loại phân chia),

※ Loại nhiệt độ và áp suất tích hợp (có thể hiển thị nhiệt độ, áp suất, tốc độ dòng chảy cùng lúc, chủ yếu được sử dụng trong môi trường hơi nước),

※Loại chia theo nhiệt độ và áp suất

※Lưu lượng kế có bù nhiệt độ và áp suất này có thể hiển thị đơn vị khối lượng khi đo hơi nước, chẳng hạn như: KG/H, tấn/H

3. Phạm vi ứng dụng:

Đồng hồ đo lưu lượng xoáy là thiết bị đo lưu lượng đa chức năng được sử dụng rộng rãi trong nhiều ngành công nghiệp. Thiết kế độc đáo của nó sử dụng các xoáy được tạo ra bởi chất lỏng chảy để xác định tốc độ dòng chảy.

Ứng dụng thứ nhất: Công nghiệp dầu khí. Chúng thường được sử dụng để đo lưu lượng khí tự nhiên, dầu thô và các sản phẩm tinh chế như xăng và dầu diesel. Đặc tính có độ chính xác cao và độ tin cậy khiến nó trở nên lý tưởng cho các ứng dụng này.

Ứng dụng 2: Công nghiệp hóa chất, hóa dầu. Chúng được sử dụng để đo lưu lượng của nhiều loại chất lỏng và khí, bao gồm cả chất lỏng ăn mòn và mài mòn. Chúng có thể được sử dụng trong môi trường nguy hiểm, chẳng hạn như môi trường có chứa khí nổ hoặc độc hại.

Ứng dụng thứ ba: Công nghiệp thực phẩm và đồ uống. Chúng được sử dụng để đo lưu lượng chất lỏng như sữa, bia và nước ngọt. Chúng cũng được sử dụng để đo lưu lượng hơi nước trong các ứng dụng chế biến thực phẩm.

Ứng dụng 4: Công nghiệp xử lý nước và nước thải. Chúng có thể được sử dụng để đo dòng chảy của nguyên liệu thô, đã qua xử lý và nước thải. Chúng cũng có thể được sử dụng để đo lưu lượng hóa chất được sử dụng trong quá trình xử lý.

Vì vậy, máy đo độ xoáy có ứng dụng rộng rãi trong nhiều ngành công nghiệp. Độ chính xác, độ tin cậy, tính linh hoạt và khả năng đo nhiều loại chất lỏng và khí khiến chúng trở thành công cụ thiết yếu cho nhiều doanh nghiệp.

4. Cấu trúc và kích thước:

⑴Cấu trúc cơ bản:

⑵kích thước vật lý:

Chúng tôi là nhà sản xuất, vì vậy kích thước tổng thể của tất cả các sản phẩm chúng tôi sản xuất đều được sản xuất theo yêu cầu riêng. Dưới đây là kích thước cho một số đường kính ống, vui lòng liên hệ với chúng tôi nếu bạn cần thêm.

5. Phạm vi lưu lượng kế của đồng hồ đo lưu lượng:

(1) Bảng phạm vi lưu lượng để đo chất lỏng và khí thông thường:

⑵Bảng phạm vi đo tốc độ dòng hơi bão hòa và hơi quá nhiệt:

6. Xưởng sản xuất cảm biến:

7. Yêu cầu cài đặt:

(1) Nhiệt độ môi trường nơi lắp đặt phải đáp ứng yêu cầu kỹ thuật

(2) Vị trí lắp đặt không được có độ rung mạnh và nhiễu từ trường mạnh. Cần có biện pháp giảm rung khi có rung động mạnh
Ví dụ, sử dụng các giá đỡ hấp thụ rung động hoặc miếng đệm cao su mềm hấp thụ rung động.

(3) Vị trí lắp đặt phải đảm bảo lắp đặt và bảo trì dễ dàng.

(4) Khu vực xung quanh vị trí lắp đặt không được chứa đầy khí ăn mòn hoặc ngập nước.

(5) Tránh ánh nắng trực tiếp hoặc tiếp xúc với ánh nắng mặt trời trong thời gian dài. Trong trường hợp này, cần thực hiện các biện pháp che nắng cần thiết.

(6) Hướng mũi tên dòng chảy trên cảm biến phải phù hợp với hướng dòng chất lỏng trong đường ống.

(7) Khi đo chất lỏng, đảm bảo đường ống đầy. Khi cần lắp đặt theo chiều dọc, chất lỏng sẽ chảy từ dưới lên trên.

(8) Van điều chỉnh lưu lượng không được lắp ở phía thượng nguồn của đồng hồ đo lưu lượng mà phải lắp ở phía hạ lưu của đồng hồ đo lưu lượng.

(9) Phần trên và phần dưới phải được bố trí bằng các đoạn thẳng có độ dài vừa đủ tùy theo điều kiện địa điểm.
(xem bảng dưới đây):

(10)Phương pháp cài đặt như sau:

8.Câu hỏi thường gặp:

1. Hỏi: Bạn có phải là nhà sản xuất không?

Trả lời: Tất nhiên, chúng tôi có 20 năm kinh nghiệm sản xuất tại Trung Quốc và chúng tôi có thể cung cấp OEM, ODM.

2. Hỏi: Số lượng đặt hàng tối thiểu PCS là bao nhiêu?

A: Số lượng đặt hàng tối thiểu của chúng tôi là 1 CÁI.

3.Q: Thời gian giao hàng là bao lâu?

Trả lời: Chúng tôi sẽ xác định thời gian giao hàng dựa trên khối lượng mua hàng và thời gian vận chuyển của bạn. Nếu khối lượng mua hàng của bạn ít hơn 50 chiếc, thời gian sản xuất của chúng tôi ước tính là 7 ngày làm việc. Thời gian vận chuyển sẽ được xác định dựa trên địa chỉ giao hàng của bạn và phương thức Vận chuyển sẽ tính toán thời gian vận chuyển.

4.Q: Các phương thức thanh toán là gì?

Trả lời: Chúng tôi hỗ trợ: thanh toán TT, thanh toán RMB, thanh toán trực tuyến bằng thẻ tín dụng, thanh toán Western Union, thanh toán LC.

Nếu bạn có thêm câu hỏi, vui lòng liên hệ với chúng tôi và chúng tôi sẽ sắp xếp một đại diện bán hàng chuyên nghiệp liên hệ với bạn để trả lời tất cả các câu hỏi của bạn. Tất cả các đồng nghiệp tại Công ty TNHH Thiết bị tự động hóa Hà Nam Junyuan đều hoan nghênh mọi thắc mắc của bạn bất cứ lúc nào! ! ! !
